配電箱在施工現場的安裝搭配要點:_提示
發布時間：2023-03-31 11:06:27 作者：行業大咖秀 點擊：1225
1.施工現場的配電系統實行分級配電，應設總配電箱（或配電室），總配電箱以下設置分配電箱，分配電箱以下設置開關箱，開關箱以下是用電設備。
2.總配電箱應設在靠近電源的地區；分配電箱應裝設在用電設備或負荷相對集中的地區；分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電，開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
3.配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周?chē)鷳?yīng)有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有雜草、灌木等。
4.配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板厚度應大于1.5mm；配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。
5.配電箱、開關箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱、開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零，保護零線應通過接線端子板連接。
6.動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。
7.配電箱、開關箱中的導線進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進、出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
8.配電箱、開關箱應裝設牢固、端正，移動式配電箱、開關箱應裝設在堅固的支架上，固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m，小于1.5m；移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m；所有的配電箱、開關箱必須防雨、防塵。
2.總配電箱應設在靠近電源的地區；分配電箱應裝設在用電設備或負荷相對集中的地區；分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電，開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
3.配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周?chē)鷳?yīng)有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有雜草、灌木等。
4.配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板厚度應大于1.5mm；配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。
5.配電箱、開關箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱、開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零，保護零線應通過接線端子板連接。
6.動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。
7.配電箱、開關箱中的導線進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進、出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
8.配電箱、開關箱應裝設牢固、端正，移動式配電箱、開關箱應裝設在堅固的支架上，固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m，小于1.5m；移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m；所有的配電箱、開關箱必須防雨、防塵。
熱門推薦
相關推薦
通風蝶閥在高溫環境下工作如何
通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。出于不同的目的，同樣的通風蝶閥可能需要在不同的環境下進行工作。而環境的變換往往會在很大程度上影響到電動底閥的工作狀態......
不銹鋼渠道閘門安裝前的準備工作有哪些？
不銹鋼渠道閘門廣泛應用于給排水工程，用以截?cái)嗲纼?nèi)的水流，其工作介質為常溫下的原水、清水、污水。...
不銹鋼渠道閘門的組成部分介紹
不銹鋼渠道閘門閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。手動操作采用螺桿式啟閉操作，操作方便、輕巧、可靠。不銹鋼渠道閘門槽的主要作用是支承閘門，使閘門的啟閉移動靈活方便，便于止水，并能把閘門承受的水壓力傳給閘墩。...

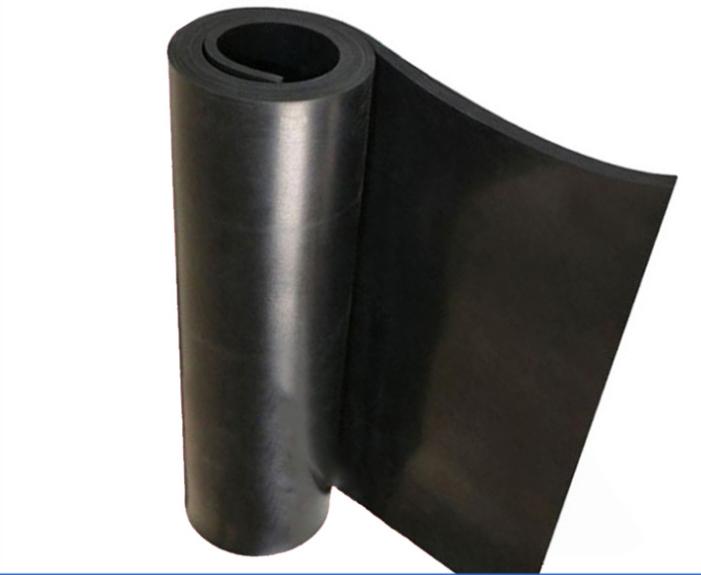

各種橡膠板的用途
各種橡膠板的用途橡膠板是橡膠板或涂有橡膠的布。市場上有各種各樣的橡膠板，找到合適的橡膠板通常是一項艱巨的任務。在過彎選擇橡膠板之前，必須按照要求檢查其厚度、直徑、長度和尺寸。...

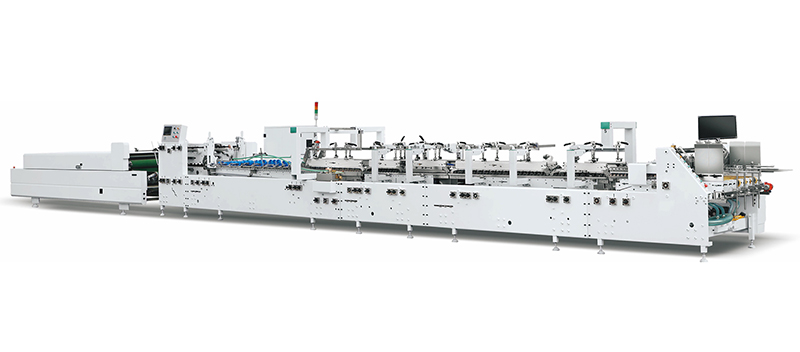

糊盒機操作
糊盒機?操作1．給各注油點加注潤滑油2．閱讀生產工藝通知單，確認欲糊產品3．以紙盒的規格寬度調節兩側擋紙板，使其松緊適度。4．調節紙盒前端擋紙刀，尾部頂紙桿，使紙盒前靠并保持平行。...
硅膠雨刷擁有超強的耐久性能
1、在雨天駕駛，伴隨著非常大的危險。但是若使用硅膠雨刷，其擋風玻璃上的撥水性可使雨水不容易附著在玻璃面上，減少雨滴與玻璃面的接觸面積，控制雨滴產生的光的折射。而且讓雨滴達到容易滑動的效果。這與目前的天...
?蝶閥的基本知識及常見故障的解決方法
蝶閥的開度與流量之間的關系，基本上呈線性比例變化。如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差別也會很大。如果閥門處于節流幅度較大狀態，閥板的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。...
配電箱2022年五一勞動節放假通知
為了大家更好的安排行程，配電箱現將五一勞動節放假通知公布如下：...
高精度、高剛性：用于光軸的新型drylin直線軸承（直線運動軸承的工作原理圖片）
為了能讓軸承在光軸上高精度地移動，igus開發出了W360CM系列的直線軸承。這款新型的工程塑料直線軸承由鋁合金外殼和薄形滑動膜組成，剛性非常好...

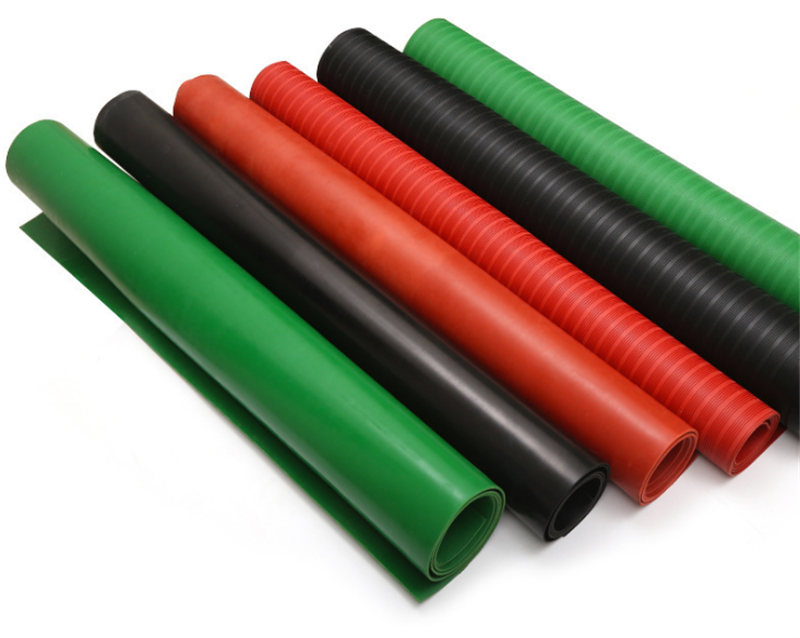

耐油橡膠板選購及使用注意事項
